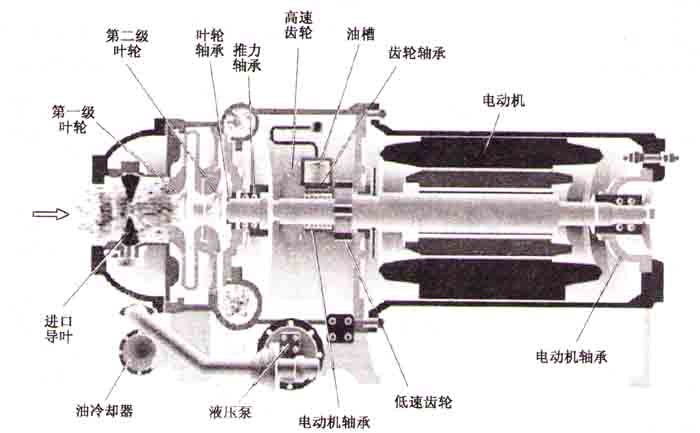

　　离心式制冷压缩机具有各种结构，如单级，二级和多级。 单级压缩机主要由进气室，叶片，压力膨胀机和蜗壳组成。 如图5-4所示。 两级和三级压缩机如图5-6和5-7所示。

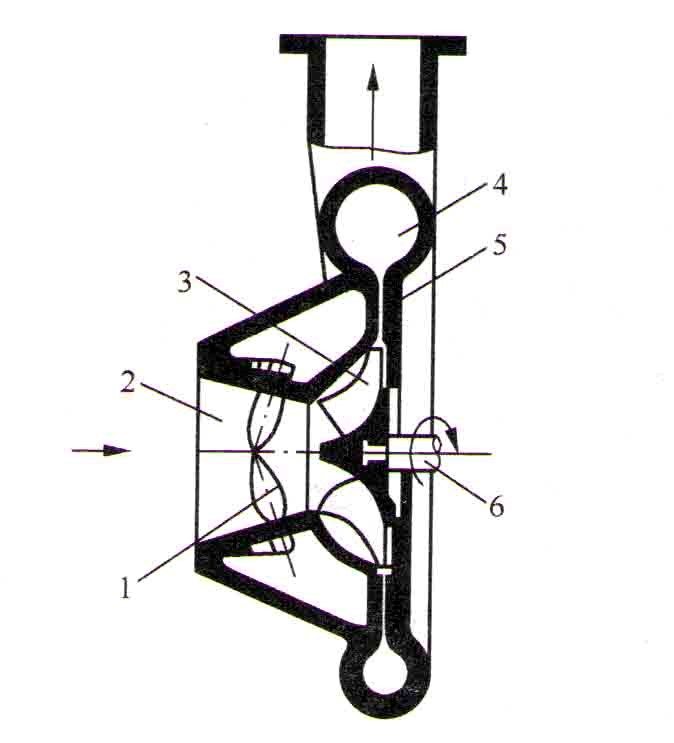

　　1—进口可调导流叶片；2—吸气室；3—叶轮；4—蜗壳；5—扩压器；6—主轴

　　离心式制冷压缩机属于速度型压缩机，它利用高速旋转叶轮作用于气体，以增加其动能和压力，并改善气体的压力和流速。之后，大部分气体动能被一个扩散器减少，动能转换为压力能量，压力进一步增加，蜗壳形成高压，最后被拉出压缩机。 ，完成进气 - 压缩排气过程。

　　Kaiyun体育官方网站 开云网站入口

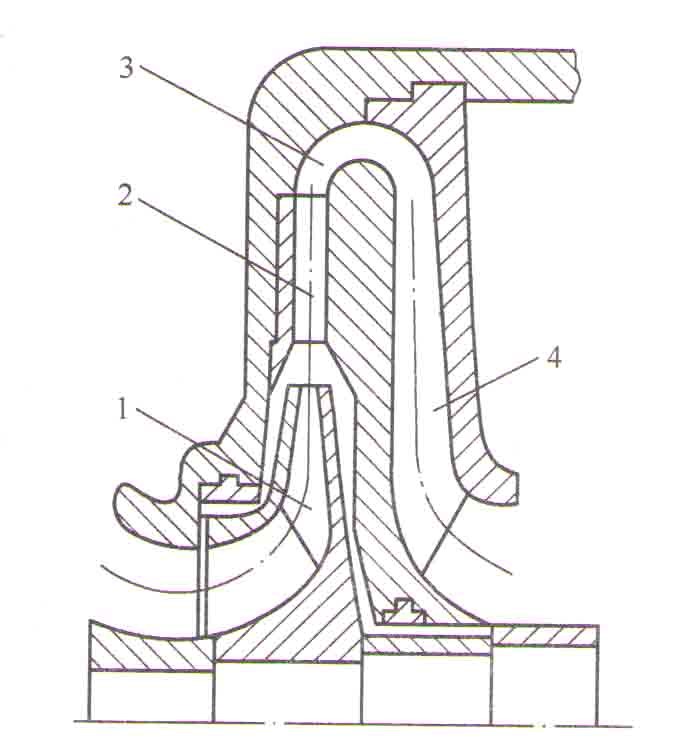

　　对于多级压缩机，有曲线和回流等部件，气体通过曲线和回流引入并压缩到F级叶轮中。多级离心式制冷机的中间阶段如图5-5所示。系列离心式离心压缩机分为几个阶段。每行包含从1年级到什么年级。如图5-7所示。
